替换CYT1000A的高压线性恒流icSM2082EG免驱动恒流调光应用

作者:小编    发布时间:2018-07-09 19:02:44    浏览量:

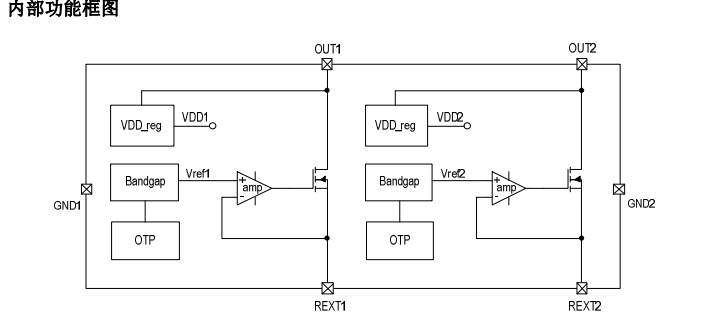

高压免驱动线性恒流icSM2082EG是一款双通道  LED线性恒流控制芯片,芯片使


用本司专利的恒流设定和控制技术,输出电流由外接Rext电阻设置为5mA~120mA


,且输出电流不随芯片 OUT端口电压而变化,具有较好的恒流性能。系统结构简


单,外围元件极少,方案成本低。

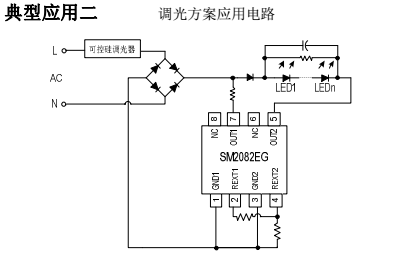

高PF值调光应用恒流方案SM2082EG注意事项


注  1:散热表现与散热片尺寸、PCB厚度与层数息息相关。实际应用条件下的热







阻值会与测试值存在一定差异,使用者可选择适当的

封装与 PCB布局,以达到理想的散热表现。







高压免驱动线性恒流芯片SM2082EG


过温调节功能

当 LED灯具内部温度过高,会引起  LED灯出现严重的光衰,降低  LED使用寿命


。高压免驱动芯片SM2082EG集成了温度补偿功

能,当芯片内部达到 150ºC过温点时,芯片将会自动减小输出电流,以降低灯具


内部温度。




其中 Vin是系统输入电源电压,VLED是单个LED工作电压降,ILED是 LED平均电


流。可看出系统串联的   LED

数量 n越大,系统工作效率越高。

系统设计过程中,需根据应用环境调整 SM2082EG的  OUT端口工作电压,优化


η值。

高压免驱动芯片SM2082EG LED串联数量设计

系统串接的 LED数量设计需考虑以下两个方面:

1)

2)

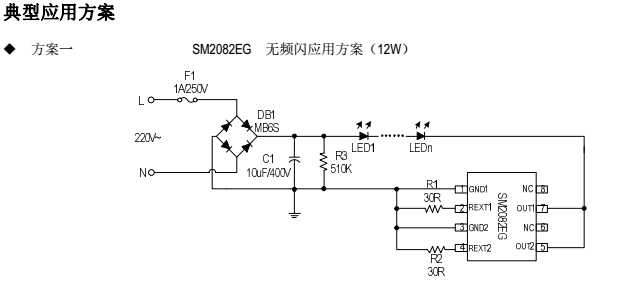

高压免驱动芯片SM2082EG在图 4电路中,OUT端口电压   VOUT = Vin – n*VLED


,为保证芯片正常工作,需保证  OUT端口电压  VOUT≥ VOUT_MIN;

芯片 OUT端口电压越低,系统工作效率越高。







PCB layout注意事项

铺铜散热




注:如需最新资料或技术支持,请与我们联系

4000336518或者联系13802567304林先生
