高压LED驱动电源芯片SM2082ED为什么多人用这款球泡灯方案

作者:小编    发布时间:2018-07-06 18:27:13    浏览量:

高压线性恒流IC  SM2082ED能够精准的操控电流输出值在5mA~60mA之间不变。光效能高,照明度高。

芯片间输出电流偏差小于±4%

输入 AC 电压:120V / 220V

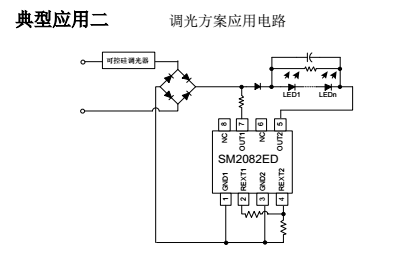

支撑可控硅调光使用电路




高压线性恒流IC,SM2082ED 是单通道 LED 恒流驱动操控芯片,SM2082ED使用了钲铭科电子具有出产专利的恒流操控技能,高压线性恒流ICSM2082ED 输出电流由外接 Rext 电阻设置为5mA~60mA,且SM2082ED输出电流不随芯片 OUT 端口电压而改变,恒流功用比较好。而且高压线性恒流IC SM2082ED体系构造比较简略,设计计划简略,SM2082ED高压线性计划成本低。





高压线性恒流IC SM2082ED最大的特征功用就是具有过热保护功用

单颗SM2082ED芯片可做 12W 体系计划

封装方式:ESOP8





依据 LED 灯的并接组数和 LED 灯作业电流挑选并联芯片数量,图中 Rext1~RextN 的电阻值可设置相同或许不同。

在高压线性IC SM2082ED芯片并联使用中,Rext 电阻取值不同时,整个体系的恒流敞开电压为并联 SM2082ED 中的最大敞开电压。



高压线性恒流IC SM2082ED的使用领域:

T5/T8 系列 LED 日光灯管

LED 路灯照明使用

LED 球泡灯,LED 吸顶灯


SM2082ED这款高压线性恒流IC,使用领域仍是挺广泛的。



有需求联络订购想要更具体了解高压线性恒流IC, SM2082的信息的,请联络钲铭科电子4000336518,或许联络13802567304林先生。

登录钲铭科电子官方网站:www.linkage.cn  了解更多更具体的高压线性恒流IC类型计划。
