深圳RM9003新版升级线性方案SM2082EAS产品更新特点应用分析

作者:小编    发布时间:2018-07-11 18:58:59    浏览量:
高压线性恒流icSM2082EAS 是一款单通道 LED 线性恒流操控芯片,芯片运用本司专利的恒流设定和操控技能,输出电流由外接 Rext 电阻设置,最大电流可达 40mA,且输出电流不随芯片 OUT 端口电压而改变,具有较好的恒流功用。体系结构简略,外围元件很少,计划成本低。芯片具有过温调理功用,当芯片温度达到过温调理点时,输出电流逐渐下降,起到维护 IC 的功用,进步运用可靠性。


SM2082EAS恒流曲线图


高压线性恒流icSM2082EAS产品应用主要注意事项:
注 4:电气作业参数定义了器材在作业规模内并且在确保特定功用指标的测验条件下的直流和交流电参数。关于未给定上下限值的参数,该规范不予确保其精度,但其典型值合理反映了器材功用。
注 5:规格书的最小、最大参数规模由测验确保,典型值由规划、测验或统计分析确保。注 6:电流负温度补偿起始点为芯片内部设定温度 145°C。



高压线性恒流icSM2082EAS产品应用主要注意事项2:

注 1:最大输出功率受限于芯片结温,最大极限值是指超出该作业规模,芯片有可能损坏。在极限参数规模内容作业,器材功用正常, 但并不完全确保满意个别功用指标。
注 2:RθJA 在 TA=25°C 自然对流下依据 JEDEC JESD51 热丈量规范在单层导热试验板上丈量。
注 3:温度升高最大功耗一定会减小,这也是由 TJMAX,RθJA 和环境温度 TA 所决议的。最大答应功耗为 PD = (TJMAX-TA)/ RθJA 或是极限规模给出的数值中比较低的那个值。
电气工作参数



高压线性恒流icSM2082EAS功用特色:
本司专利的恒流操控技能
OUT 端口输出电流外置可调,最大电流可达 40mA
芯片间输出电流误差<± 4%
输入电压:120Vac/220Vac

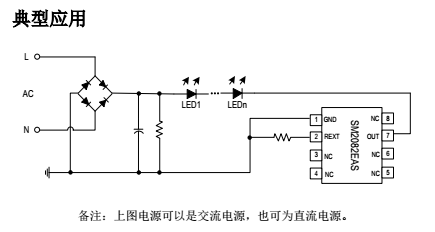

支撑可控硅调光运用电路
具有过温调理功用
芯片可与 LED 共用 PCB 板
线路简略、成本低价

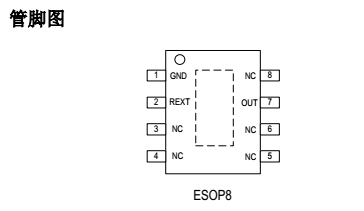

封装方式:ESOP8


运用领域
灯丝灯
LED 球泡灯,筒灯等
其它 LED 照明运用
SM2082EAS 芯片内部有温度补偿电路,为防止芯片温度高引起掉电流现象,体系需有良好的散热处理,确保
SM2082EAS 芯片作业在合理的温度规模,常见散热办法如下:
1)体系选用铝基板;
2)增大 SM2082EAS GND 铺铜面积;
3)增大整个灯具的散热底座;
SM2082EAS 支撑芯片并联运用计划。若体系输出功率过大导致芯片温度高时,可以选用多颗 SM2082EAS 芯片并联运用。

钲铭科电子SM2082EAS2




有需求联络订货的朋友,请联络钲铭科:4000336518 或许联络13802567304林先生
官方网站:www.linkage.cn



钲铭科电子高压线性恒流芯片行业专家,高压测光源灯条高压线性方案,高压漫反射灯条方案,高压洗墙灯方案,LED电源芯片12年专注研发电子芯片产品---http://www.linkage.cn

钲铭科电子SM2082EAS
