SM74HC04 作为一款基于高速 CMOS 工艺的六通道反相器，专为数字电路的信号反相需求设计，兼容 74LS 系列低功耗肖特基 TTL 电路，在保持高可靠性的同时实现了性能与功耗的平衡。

核心特性解析

先进 CMOS 工艺

采用互补金属氧化物半导体（CMOS）技术，通过 NMOS 与 PMOS 晶体管的互补结构，实现低静态功耗（仅 2μA 典型值）与高速切换（传输延迟约 9ns）。每个反相器由一对对称 MOSFET 构成：输入高电平时，NMOS 导通、PMOS 截止，输出低电平；输入低电平时反之，确保信号干净反转，抗干扰能力优于传统 TTL 器件。

宽电压适应能力
工作电压范围 3.0V~5.0V，覆盖主流数字系统电源（如 3.3V/5V），支持跨平台应用。相比传统 5V 固定电压器件，宽幅设计降低了电源适配成本，尤其适合工业控制、消费电子等对电压稳定性敏感的场景。

六路独立反相单元
集成 6 个独立反相通道，每个通道支持单端输入 / 输出，可灵活配置为多路信号反转或组合逻辑（如与非、或非门）。典型应用包括：振荡电路（配合 RC / 晶体构成多频振荡器）、信号整形（优化波形边沿），以及 TTL/CMOS 电平转换（兼容 5V 与 3.3V 系统）。

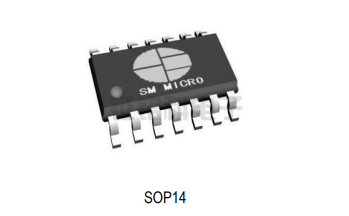

紧凑 SOP14 封装
采用 14 引脚表面贴装（SMT）封装（尺寸 8.65×3.90mm，高度 1.75mm），引脚布局遵循行业标准：1/3/5/9/11/13 脚为输入，2/4/6/8/10/12 脚为对应输出，14 脚接 VCC，7 脚接地。紧凑设计节省 PCB 空间，适合高密度板级集成。

应用场景与优势

逻辑电路构建：六路独立特性支持并行处理多路信号，如电机控制中的正反转逻辑、LED 驱动的反相调光。

振荡与时钟生成：通过外接电阻电容或晶体，可搭建多频振荡器（如 20MHz 基频振荡 + 分频电路），满足时序控制需求。

电平兼容桥接：兼容 TTL 输入（阈值 1.5V~4.2V 高电平），可无缝衔接 5V TTL 与 3.3V CMOS 系统，避免电平冲突。

抗干扰强化：高噪声容限（典型值 1.1V）确保在工业环境中稳定工作，输入保护二极管设计（钳位至 VCC/GND）抵御 ±2kV ESD 冲击。

设计考量

当驱动容性负载时（如长线路传输），建议在输出端串联 100Ω 电阻抑制振铃；

未使用的通道输入需接 VCC 或 GND，避免浮动引入噪声；

工作温度范围 - 40℃~+85℃，满足工业级环境需求。

SM74HC04 以其高集成度、低功耗和宽电压特性，成为数字电路中信号反转、逻辑扩展的理想选择，尤其适合对成本与性能敏感的消费电子、智能家居及工业控制领域。
