SM1616S小家电显示面板驱动IC 工作电压3-5V

作者:zmkdz    发布时间:2024-06-27 09:20:18    浏览量:

SM1616S是LED显示驱动控制专用电路,通常用于驱动8段(通常是七段数码管加上一个小数点)LED显示面板,并具有16个这样的显示单元。这些驱动IC提供了方便的方式来驱动LED显示面板,特别是当需要控制多个LED段时。

以下是关于SM1616S的一些主要特性和使用说明:

  1. 工作电压:3-5V。这意味着你可以在这个电压范围内为这些驱动IC供电。
  2. 接口
    • MCU数字接口:这允许微控制器(MCU)或其他数字逻辑电路与SM1616进行通信,从而控制LED的显示。
    • IIC协议:虽然通常我们听到的是I²C(Inter-Integrated Circuit)协议,但这里的“IIC”可能是一个变种或特定于SM1616的通信协议。它定义了数据如何在MCU和SM1616之间传输。
  3. 数据锁存器:一旦数据被写入到SM1616S中,它将被锁存在内部的数据锁存器中,直到下一次数据更新。这确保了LED显示面板在数据传输完成后保持其状态。
  4. 内置时钟振荡电路:这个电路为SM1616S提供了必要的时钟信号,用于内部逻辑和时序控制。
  5. 上电掉电复位电路:当SM1616S上电或掉电时,这个电路会确保SM1616被正确地复位到初始状态。

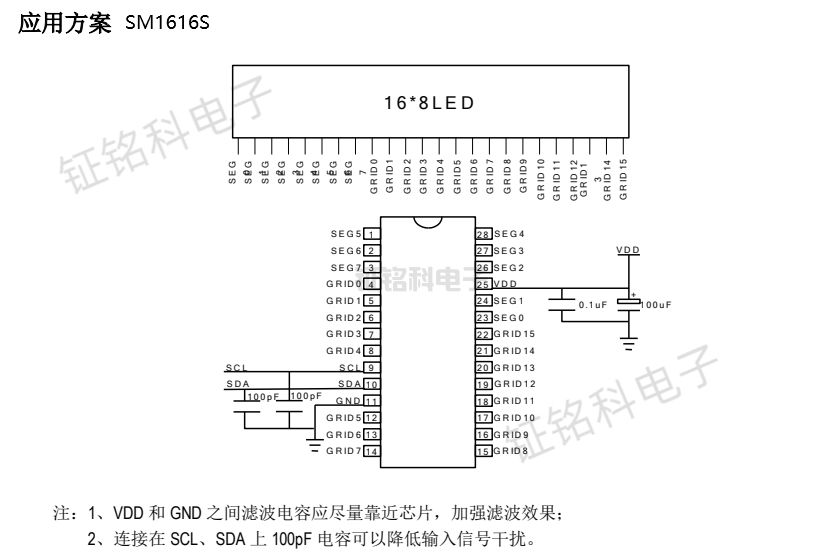

使用这些驱动IC时,你通常需要:

  • 提供一个3-5V的电源给SM1616S。
  • 连接MCU的数字接口到SM1616S的相应接口,以便能够发送数据和控制信号。
  • 根据需要连接LED显示面板到SM1616S的输出。
  • 在MCU上编写代码来控制SM1616S,包括初始化、数据发送和可能的显示更新。
