500V线性IC宽压方案SM2186E/SM2086详解

作者:zmkdz    发布时间:2024-05-21 09:11:50    浏览量:

对于500V LED线性IC宽压方案,我们首先需要理解其设计目标和关键要素。宽压方案旨在确保LED驱动电路在较大的电压波动范围内仍能稳定工作,这通常涉及到电源管理、电压调节和电路保护等多个方面。

以下是设计500V LED线性IC宽压方案时需要考虑的一些关键因素和步骤:

1. 选择合适的IC芯片:

   - 选择能够承受高电压(如500V)的线性IC芯片,这些芯片通常具有优秀的电压调节能力和稳定性。

   - 考虑芯片的效率和热性能,以确保在宽电压范围内都能有效工作且不易过热。

2. 电源电路设计:

   - 设计宽范围输入的电源电路,能够接收并稳定波动较大的输入电压。

   - 引入电压调节机制,如线性稳压器或开关稳压器,以维持输出电压的稳定。

3. 保护电路设计:

   - 实施过压、过流和过热保护电路,以防止电路在异常条件下损坏。

   - 考虑使用瞬态电压抑制器(TVS)等元件来吸收和分散高电压瞬态冲击。

4. 布局与布线优化:

   - 优化PCB布局和布线,以减少电压降和电磁干扰,提高电路的稳定性和可靠性。

   - 注意高压区与低压区的隔离,避免电气连接错误或短路。

5. 测试和验证:

   - 在不同电压条件下对电路进行测试,验证其稳定性和性能。

   - 评估电路的效率、功耗和温度表现,确保满足设计要求。

需要注意的是,具体的设计方案可能因应用场景、LED类型和性能要求而有所不同。因此,在设计过程中,需要根据实际情况进行调整和优化。

此外,随着技术的发展,市场上可能会出现新的高电压LED驱动芯片和解决方案。因此,建议在设计过程中保持对新技术和新产品的关注,以便及时采用更先进、更可靠的设计方案。

综上所述,设计500V LED线性IC宽压方案需要综合考虑芯片选择、电源电路设计、保护电路设计、布局与布线优化以及测试和验证等多个方面。通过合理的设计和优化,可以实现稳定、高效的LED驱动电路,满足各种宽电压应用的需求。

SM2186E,这款双通道递进式LED线性恒流芯片,无疑为现代LED照明系统带来了革命性的进步。其独特的恒流控制技术,正是基于本司的专利设计,使得LED的电流可以通过外部电阻进行精确设定,为LED照明提供了稳定、可靠的电源保障。


首先,让我们来深入了解一下这款芯片的核心技术。SM2186E采用了双通道递进式设计,使得它能够在不同的工作场景下,都能为LED提供稳定的电流输出。此外,其独特的恒流控制技术,更是使得LED的亮度、色彩和寿命都得到了极大的提升。通过外部电阻的精确设定,我们可以轻松地对LED的电流进行微调,以满足各种应用场景的需求。

除了恒流控制技术外,SM2186E还集成了输入线网电压补偿功能。在额定输入电压范围内,芯片可以通过外置电阻来调节输出电流的大小,从而维持输入功率的恒定。这一功能在实际应用中具有重要意义,它可以确保LED在电压波动的情况下,依然能够保持稳定的工作状态,提高了系统的稳定性和可靠性。

此外,SM2186E还具有过温调节功能。当芯片温度超过设定值时,该功能会自动启动,通过降低输出电流来降低芯片温度,从而避免芯片因过热而损坏。这一设计不仅提高了系统的可靠性,还延长了芯片的使用寿命。


从系统结构的角度来看,SM2186E的设计非常简洁。它采用了少量的外围元件,使得整个照明系统的结构变得更为简单。这不仅降低了系统的成本,还提高了系统的可靠性。此外,由于其高集成度,这款芯片在实际应用中更加便于安装和调试,降低了用户的维护成本。

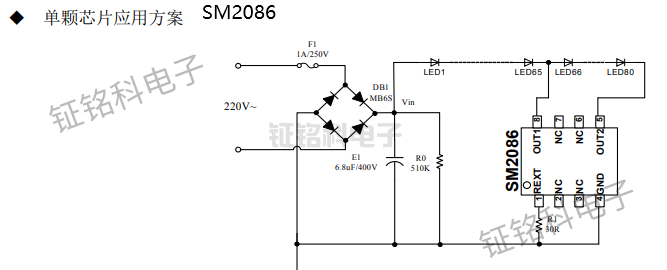

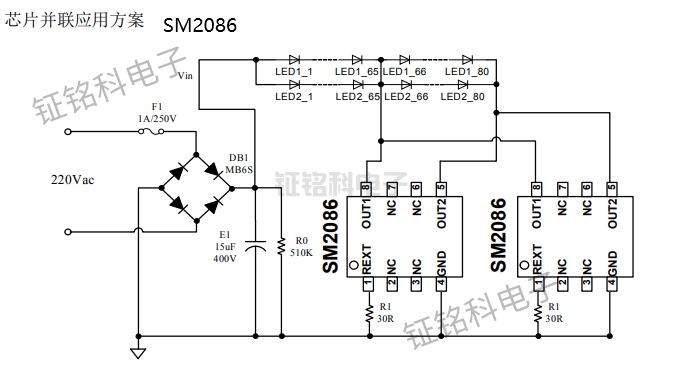

SM2086 是一款双通道递进式LED恒流驱动芯片,该芯片采用了我们公司的专利恒流设定和控制技术,为 LED 照明设备提供了稳定而高效的电流驱动方案。这款芯片的设计巧妙,功能强大,不仅优化了 LED 照明系统的性能,也降低了整体方案的成本。


在恒流性能方面,SM2086 芯片通过外接 Rext 电阻的方式,将输出电流精准地设置在 5mA~60mA 的范围内。这一特点使得芯片的输出电流能够保持恒定,不受芯片 OUT 端口电压波动的影响。因此,无论是在电压稳定还是波动较大的环境中,SM2086 都能确保 LED 灯珠获得稳定的电流供应,从而保证其发光亮度和色彩的一致性。

除了恒流性能优异外,SM2086 芯片还具有宽电压输入范围的特点。它能够在±20% 的输入电压范围内正常工作,这使得它在不同的应用场景中都能发挥出稳定的性能。无论是家庭照明、商业展示还是工业照明等领域,SM2086 都能轻松应对各种电压波动,确保 LED 照明设备的稳定运行。

在系统设计方面,SM2086 芯片采用了简洁的结构设计,外围元件极少,这使得整个照明系统的成本得到了有效降低。同时,由于芯片的高度集成化,也大大简化了系统的安装和调试过程,提高了工作效率。
