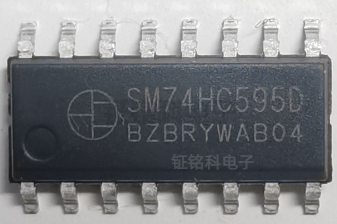

SM74HC595芯片是一款8位串行输入/输出或者并行输出移位寄存器，它具有高阻关断状态和三态输出的特性。以下是关于SM74HC595芯片的更详细的特性描述：

1. 8位串行输入：该芯片可以接受8位串行数据输入。

2. 8位串行或并行输出：数据可以以串行或并行的方式从芯片中输出。

3. 存储状态寄存器，三种状态：芯片内有一个存储状态寄存器，它可以在三种不同的状态之间进行切换。

4. 输出寄存器可以直接清除：输出寄存器的内容可以直接被清除。

5. 100MHz的移位频率：该芯片可以在高达100MHz的频率下进行数据移位操作。

6. 并行输出，总线驱动：芯片支持并行输出，并且可以驱动总线。

7. 中等规模集成电路：SM74HC595是一款中等规模集成电路。

此外，SM74HC595芯片还常被用于串行到并行的数据转换，以及作为遥控保持寄存器使用。

在描述方面，SM74HC595是一款高速的硅结构CMOS器件，它兼容低电压TTL电路，并遵守JEDEC标准。芯片内部包含一个8位移位寄存器和一个存储器，具有三态输出功能。移位寄存器和存储器的工作是依赖于各自独立的时钟信号的。数据在SCHcp的上升沿输入，并在STcp的上升沿进入存储寄存器。如果两个时钟信号被连接在一起，那么移位寄存器总是会比存储寄存器早一个脉冲。

SM74HC595工作原理

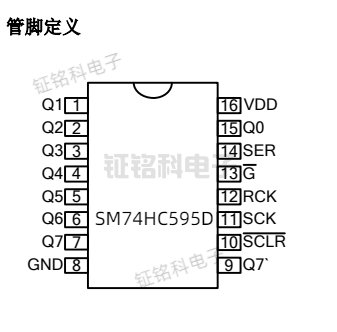

　　1、SM74HC595的数据端：

　　QA--QH：八位并行输出端，可以直接控制数码管的8个段。

　　QH‘：级联输出端。我将它接下一个595的SI端。

　　SI：串行数据输入端。

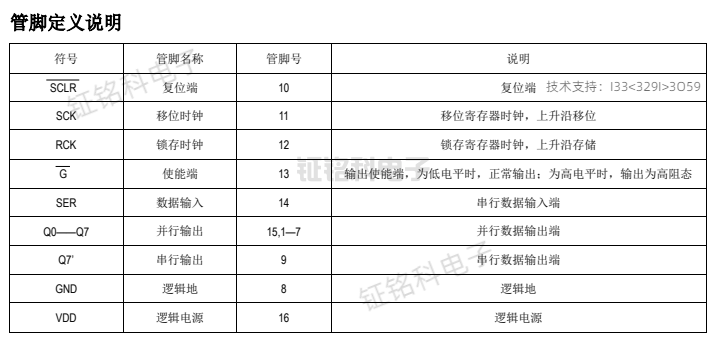

　　2、SM74HC595的控制端说明：

　　/SCLR（10脚）：低电平时将移位寄存器的数据清零。通常我将它接Vcc。

　　SCK（11脚）：上升沿时数据寄存器的数据移位。QA--》QB--》QC--》。。。--》QH；下降沿移位寄存器数据不变。（脉冲宽度：5V时，大于几十纳秒就行了。我通常都选微秒级）

　　3、控制移位寄存器

　　SCK上升沿数据移位SCK下降沿数据保持

　　RCK（12脚）：上升沿时移位寄存器的数据进入存储寄存器，下降沿时存储寄存器数据不变。通常我将RCK置为低电平，当移位结束后，在RCK端产生一个正脉冲（5V时，大于几十纳秒就行了。我通常都选微秒级），更新显示数据。

　　4、控制存储寄存器

RCK上升沿移位寄存器的数据进入存储寄存器RCK下降沿存储寄存器数据不变

/G（13脚）：高电平时禁止输出（高阻态）。如果单片机的引脚不紧张，用一个引脚控制它，可以方便地产生闪烁和熄灭效果。比通过数据端移位控制要省时省力。

　　注：

　　1）74164和74595功能相仿，都是8位串行输入转并行输出移位寄存器。74164的驱动电流（25mA）比74595（35mA）的要小，14脚封装，体积也小一些。

　　2）SM74HC595的主要优点是具有数据存储寄存器，在移位的过程中，输出端的数据可以保持不变。这在串行速度慢的场合很有用处，数码管没有闪烁感。

　　3）与74hc164只有数据清零端相比，74hc595还多有输出端时能/禁止控制端oe，可以使输出为高阻态。所以是用这块芯片会更方便

　　4）SM74HC595是具有8位移位寄存器和一个存储器，三态输出功能。移位寄存器和存储器是分别的时钟。数据在SHcp（见时序图）的上升沿输入，在STcp（见时序图）的上升沿进入的存储寄存器中去。如果两个时钟连在一起，则移位

　　5）寄存器总是比存储寄存器早一个脉冲。移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’），和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
