小功率充电器/适配器副边反馈AC-DC驱动芯片是用于控制和调节充电器/适配器输出的关键元件。它们的主要功能是接收来自副边的反馈信号，并将其转换为相应的控制信号，以调节输出电压和电流。这种调节方式有助于确保充电器/适配器在各种工作条件下都能稳定运行，并提供准确的充电体验。

具体来说，小功率充电器/适配器副边反馈AC-DC驱动芯片的工作原理如下：

1. 电压和电流检测：在充电器/适配器工作时，副边反馈电路会检测输出电压和电流，并将这些信号转换为相应的电平信号。

2. 信号处理：驱动芯片接收到电平信号后，会对其进行处理，包括放大、滤波、比较等操作，以提取出准确的电压和电流信息。

3. 反馈控制：处理后的信号会反馈到驱动芯片的控制电路，与预设的标准值进行比较。如果实际值与标准值存在偏差，控制电路会根据偏差的大小和方向调整驱动信号的输出。

4. 调整输出：驱动芯片根据控制电路调整的驱动信号，进一步控制开关管的通断状态，从而调整输出电压和电流的大小。

5. 保护功能：在异常情况下，如过压、过流或过热等，驱动芯片会启动相应的保护机制，通过降低输出或关断开关管来防止设备损坏。

副边反馈AC-DC驱动芯片SM7012是一款具有高性价比的功率开关芯片，它采用了电流模式PWM控制方式，集成了高压启动电路和高压功率管，旨在为低成本的开关电源系统提供完美的解决方案。SM7012芯片具有多项优秀特性，广泛应用于各类电源设计中。

首先，SM7012芯片的输入电压范围宽，可以适应85Vac至265Vac的电压波动，保证了芯片在各种电压环境下的稳定性。此外，待机功耗小于120mW，实现了节能降耗的目标。

其次，SM7012芯片内置了高压启动电路和高压功率开关，简化了电源设计流程，降低了系统成本。同时，芯片的工作电压范围宽达9V~39V，适应性强，可以满足不同电源系统的需求。

此外，SM7012芯片采用了电流模式PWM控制方式，具有良好的动态响应性能和稳定性。芯片内部还集成了过温、过流、过压、欠压锁定等保护功能，大大提高了系统的可靠性和安全性。

值得一提的是，SM7012芯片兼容VIPer12管脚，无需修改电路走线和变压器，方便了电路的升级和替换。

在封装形式方面，SM7012芯片提供了DIP8和S0P8两种封装形式，便于用户进行生产和应用。总之，SM7012副边反馈AC-DC驱动芯片是一款集高性能、高可靠性、易用性于一体的优秀产品，值得广大工程师信赖。

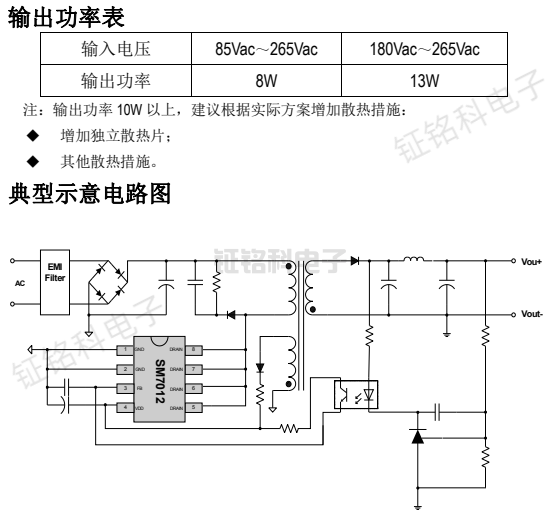

副边反馈AC-DC驱动芯片SM7012 输出功率表

副边反馈AC-DC驱动芯片SM7012 典型应用

更多副边反馈AC-DC驱动芯片型号推荐
