DC-DC降压恒流驱动芯片内置mos芯片推荐:OC5021B

作者:zmkdz    发布时间:2023-10-17 09:43:24    浏览量:

DC-DC降压恒流系列是一种常见的电源转换模块,它能够将高电压转换为稳定的低电压,并在输出端提供恒定的电流。而内置MOS技术是该系列的一项重要功能。

首先,我们来了解一下DC-DC降压恒流系列的基本原理。该模块通过电感、电容和半导体器件(通常是金属氧化物半导体场效应管,即MOSFET)构成一个闭环控制系统。当输入电压较高时,电感会储存能量;当输入电压较低时,电感会释放储存的能量。同时,MOSFET通过控制电流的通断来实现电压的调整,并保持输出电流的恒定。

内置MOS技术则是将MOSFET直接集成在DC-DC降压恒流模块内部。这样做的好处是可以减少组装过程中的损耗,提高转换效率。此外,内置MOS还可以在尺寸上更加紧凑,适用于小型化的应用场合。

内置MOS的工作原理如下:当输入电压到达设定值时,控制电路将MOSFET导通,使得输入电压通过电感传递到输出端,同时控制电路自身也会不断监测输出电流和电压的变化。一旦输出电流超过设定值,控制电路就会立即将MOSFET截断,以保证输出电流的恒定。

除了提高转换效率和尺寸紧凑外,内置MOS还具有其他优点。首先,由于MOSFET直接集成在模块内部,因此能减少引脚数目,使得设计更简洁。其次,内置MOS可以降低瞬态响应时间,提高输出负载能力。此外,由于模块内部元件之间的电路感应较小,这种技术还可以减小电磁干扰。

DC-DC降压恒流系列内置MOS技术是一种优化设计,通过将MOSFET直接集成在模块内部,实现了更高的转换效率、更紧凑的尺寸、更好的输出负载能力和较低的电磁干扰。该技术在电子产品领域中得到广泛应用,使得电源转换更加高效可靠。

OC5021B 是一款高效率、高精度的降压型大功率LED恒流驱动芯片。OC5021B 采用固定关断时间的峰值电流控制方式,关断时间可通过外部电容进行调节,工作频率可根据用户要求而改变。

OC5021B 通过调节外置的电流采样电阻,能控制高亮度 LED 灯的驱动电流,使 LED 灯亮度达到预期恒定亮度。在 DIM 端加 PWM 信号,可以进行LED 灯调光。DIM 端同时支持线性调光。

OC5021B 内部集成了 VDD 稳压管以及过温保护电路,减少外围元件并提高系统可靠性。

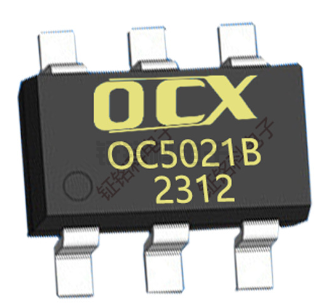

OC5021B 采用 SOT23-6 封装。


OC5021B特点

宽输入电压范围:3.1V~100V

高效率:可高达 93%

支持 PWM 调光和线性调光

最大工作频率:1MHz

CS 电压:250mV

芯片供电欠压保护:2.6V

关断时间可调

智能过温保护

内置 VDD 稳压管

OC5021B应用领域

自行车、电动车、摩托车灯

强光手电

LED 射灯

大功率 LED 照明

LED 背光
