高压线性恒流icSM2082K在LED灯驱动照明方案中可替换CL1570RM9003B

作者:小编    发布时间:2018-07-16 18:57:49    浏览量:

高压线性恒流icSM2082K产品可完美替换CL1570方案  高压驱动  LED线性恒流芯片

高压线性恒流ic方案SM2082KLED灯照明方案可替换市场上的CL1570,RM9003B

高压线性恒流icSM2082K 是一款单通道 LED 线性恒流控制芯片,芯片使用本司专利的恒流设定和控制技术,输出电流由外接 Rext 电阻设置为
5mA~60mA,且输出电流不随芯片 OUT 端口电压而变化,具有较好的恒流性能。系统结构简单,外围元件极少,方案成本低。

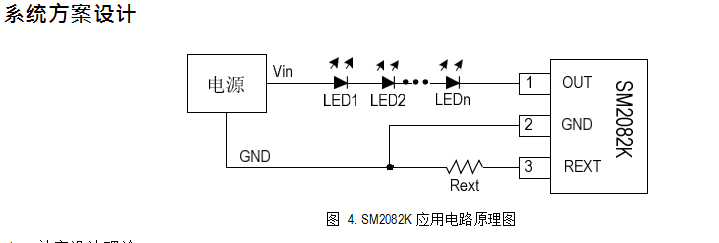

高压线性恒流icSM2082K在LED灯驱动照明方案中可替换CL1570RM9003B(图1)




高压线性恒流icSM2082K 是一款单通道 LED 线性恒流控制芯片,在高压线性恒流芯片产品型号中算是一款比较出色具有下线性恒流的芯片。


高压线性恒流芯片SM2082K使用了钲铭科公司专利的恒流设定和控制技术,输出电流由外接 Rext 电阻设置为5mA~60mA之间,


特点

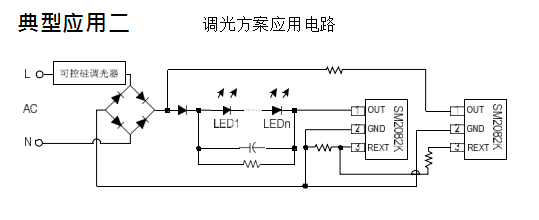

高压线性恒流icSM2082K在LED灯驱动照明方案中可替换CL1570RM9003B(图2)

本司专利的恒流控制技术
OUT 端口输出电流外置可调,范围 5mA~60mA
芯片间输出电流偏差<±4%
输入电压:120Vac/220Vac
支持可控硅调光应用电路
具有过温调节功能
芯片可与 LED 共用 PCB 板
线路简单、成本低廉
封装形式: TO252-2、SOT89-3



并且这款高压线性恒流芯片SM2082K也能够过温保护调节,支持可控硅调光应用电路方案的应用,功能性比较齐全。
高压线性恒流芯片SM2082K,在LED灯丝灯,LED球泡灯,筒灯等等领域上都有不错的应用。


高压线性恒流icSM2082k应用领域:

灯丝灯
LED 球泡灯,筒灯
其它 LED 照明应用

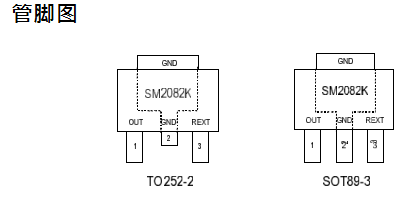

高压线性恒流icSM2082K在LED灯驱动照明方案中可替换CL1570RM9003B(图3)

注 1:散热表现与散热片尺寸、PCB 厚度与层数息息相关。实际应用条件下的热阻值会与测试值存在一定差异,使用者可选择适当的封装与 PCB 布局,以达到理想的散热表现。
若无特殊说明,环境温度为 25°C。

注 2:电流负温度补偿起始点为芯片内部设定温度 150°C。



高压线性恒流ic SM2082K产品过温调节功能:




过温调节功能
当 LED 灯具内部温度过高,会引起 LED 灯出现严重的光衰,降低 LED 使用寿命。SM2082K 集成了温度补偿功能, 当芯片内部达到 150oC 过温点时,芯片将会自动减小输出电流,以降低灯具内部温度。


高压线性恒流icSM2082K单颗芯片应用说明


SM2082K 交流电源应用方案电路图,LED 灯可采用串联、并联或者串、并结合连接方式; C1 是电解电容,用于降低 Vin 电压纹波;Rext 电阻用于设置 LED 灯工作电流。





需要订购的联系钲A铭科电子4000336518或者13802567304林先生,提供技术方案支持,免费拿样
