三通道恒流驱动灰度调制灯带装饰照明电源管理ICSM16716的应用

作者:小编    发布时间:2018-06-19 16:57:10    浏览量:

灯带LED电源芯片SM16716 是专用 LED 装饰照明、点光源应用系统设计的驱动芯


片,提供三通道恒流驱动和灰度调制输出,特别适合离散的多灰度全彩灯光系统





灯带电源芯片SM16716是可以三通道开漏输出,最大电流达 60mA

OUT 输出端口最大耐压 26V

输出采用自主 PCCM 恒流驱动技术,恒流精度小于±5%

内置 LDO 稳压电路,VDD 供电范围可达

3.3—6.0V

采用信号自校正的双线传输协议,移位时钟可达 30MHz

256 级 PWM 输出,8 bits 灰度数据

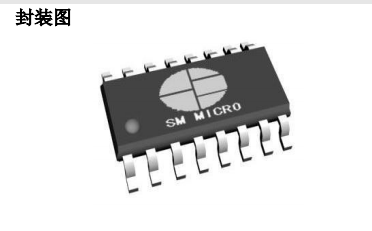

封装形式:SOP16

ESD HBM:>4KV

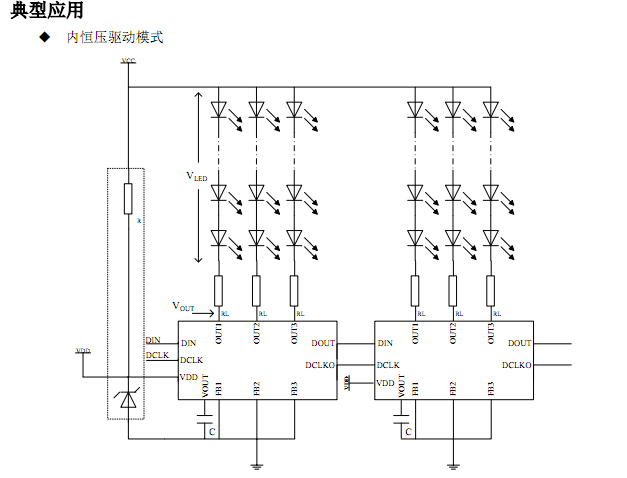

三通道恒流驱动灰度调制灯带装饰照明电源管理ICSM16716的应用(图2)

灯带LED电源芯片SM16716系统应用领域:


室内 LED 装饰照明

建筑 LED 外观/情景照明

洗墙灯、窗帘屏

穿孔字

护栏管

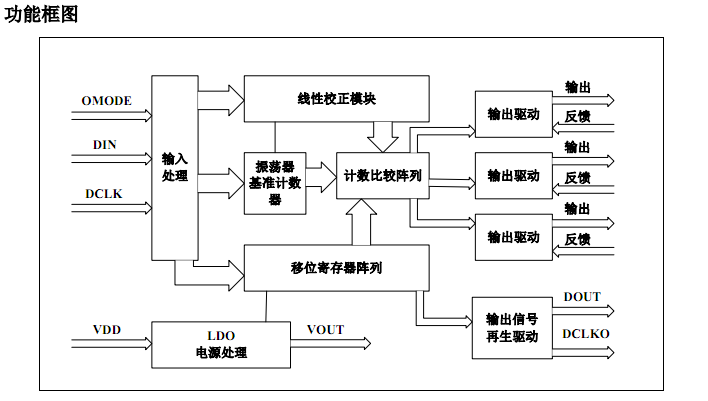

三通道恒流驱动灰度调制灯带装饰照明电源管理ICSM16716的应用(图3)


LED灯带芯片SM16716电源芯片功能分析:


1.移入 50Bits 的“0”作为起始帧,再移入各数据帧。起始帧和数据帧都是高


位先移入。每个数据位在 DCLK

上升沿被送入;

2.第 1 个数据帧是对应距移入端最近的 LED 灯。其格式包含:1Bit 起始位“1


”+3 组 8Bits 的灰度数据;

3.所有芯片的数据送完后,加送与芯片数目对应的 DCLK 脉冲数,新数据即开始


生效;加送 DCLK 脉冲时数据信号为低电平(数据信号全发“0”,时钟信号按


上述格式发);

4.每组灰度数据均由 1Bit“1”+24Bit 灰度数据组成。

信号的级联


在应用中,SM16716LED电源芯片间的级联传输距离可能较长,本传输协议采用了


信号自校正的双线传输协议,可消除时钟信号与数据信号的竞争冒险。另外,


DOUT 和DCLKO 输出设计了推挽式强驱动电路,经试验时钟为 2MHz时可以驱动达


6 米的信号线,为防止信号反射,应用时需在 DOUT 和 DCLKO 端口各串接一个


50 欧姆左右的电阻再输出到下一级。

256 级线性 PWM 输出


本芯片SM16716电源芯片采用了 8 位,256 级 PWM 输出协议。

由于采用了信号自校正的双线传输协议,本芯片可支持高速的数据传输。在应用


中,可用于播放动态视频,而此类应用对灰度等级的要求较高。本芯片的 256


级灰度,会有较好的展示效果。

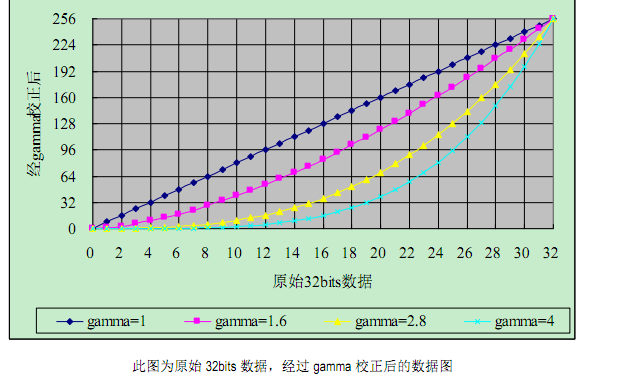

如果显示源数据是低于 8 位的数据,可通过控制系统进行 gamma 校正调节。



三通道恒流驱动灰度调制灯带装饰照明电源管理ICSM16716的应用(图4)
