机顶盒显示驱动芯片是用于驱动机顶盒上显示屏的一种芯片。显示屏通常用于显示时间、频道信息、音量控制等信息。

机顶盒显示驱动芯片需要具备以下几个主要功能：

1. 驱动能力：能够产生足够的电流和电压来驱动显示屏正常工作。

2. 控制精度：能够精确控制LED的亮度和颜色，以显示清晰、准确的图像和信息。

3. 稳定性：能够在长时间运行和各种环境下保持稳定的性能。

4. 兼容性：需要与机顶盒的其他硬件和软件兼容，以确保整体系统的稳定运行。

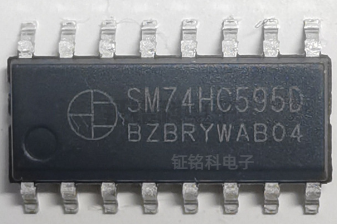

机顶盒显示驱动芯片SM74HC595D，这款卓越的高速CMOS器件，以其出色的性能和广泛的应用领域，在电子行业中占据了重要地位。其引脚兼容低功耗肖特基TTL（LSTTL）系列，为用户提供了极大的便利和灵活性。作为一款8位串行移位寄存器，机顶盒显示驱动芯片SM74HC595D不仅具备存储寄存器和三态输出的功能，还通过独立的时钟控制实现了高效的数据传输。

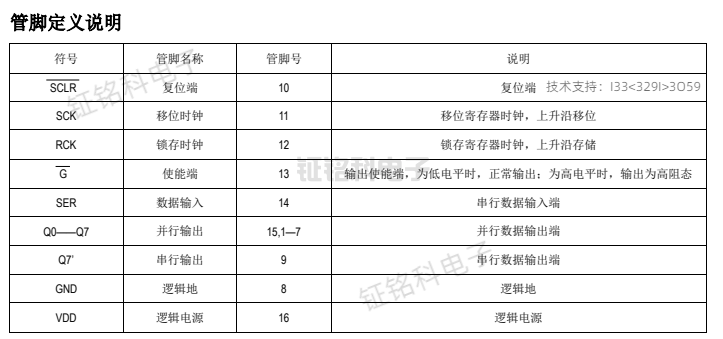

首先，让我们深入了解机顶盒显示驱动芯片SM74HC595D的移位寄存器和存储寄存器。这两个寄存器分别采用单独的时钟信号，即SCK和RCK。在SCK的上升沿，数据发生移位，而在RCK的上升沿，数据从每个寄存器中传送到存储寄存器。这种设计使得数据传输更加精确和可靠。当两个时钟信号被绑定到一起时，移位寄存器将会一直领先存储寄存器一个时钟脉冲，从而实现了数据的高效同步。

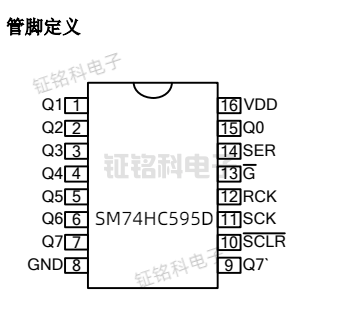

机顶盒显示驱动芯片SM74HC595D的移位寄存器还带有一个串行输入（SER）端和一个串行标准输出（Q7'）端，这为级联操作提供了极大的便利。用户可以通过这两个端口轻松地实现多个机顶盒显示驱动芯片SM74HC595D器件的级联，从而扩展数据传输的宽度和容量。

此外，机顶盒显示驱动芯片SM74HC595D还为移位寄存器的8个阶提供了异步的复位功能（低有效）。这一特性使得用户可以在需要时快速地将寄存器复位到初始状态，从而简化了系统的控制和调试过程。

在存储寄存器方面，机顶盒显示驱动芯片SM74HC595D提供了8个三态总线驱动输出。当输出使能（G）端为低时，存储寄存器中的数据可被正常输出。这种设计使得SM74HC595D能够与各种总线系统无缝对接，从而提高了系统的兼容性和扩展性。

总的来说，机顶盒显示驱动芯片SM74HC595D以其出色的性能、灵活的引脚兼容性和广泛的应用领域，成为了电子行业中不可或缺的一款器件。其高效的数据传输、精确的时钟控制、便捷的级联操作和复位功能，使得它成为了许多电子系统中的理想选择。无论是用于通信、控制还是数据处理等领域，SM74HC595D都能够为用户提供卓越的性能和稳定的可靠性。
