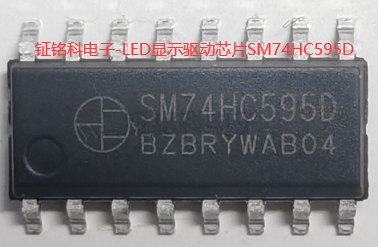

LED显示驱动芯片SM74HC595D封装SOP-16 适用于小家电显示面板

作者:zmkdz    发布时间:2023-12-04 09:31:03    浏览量:

SM74HC595D 是一款高速 CMOS 器件,具有低功耗肖特基 TTLLSTTL)系列兼容的引脚。它是一款8位串行移位寄存器,同时带有存储寄存器和三态输出功能。移位寄存器和存储寄存器分别采用单独的时钟控制。

在时钟信号 SCK 的上升沿,数据发生移位;而在时钟信号 RCK 的上升沿,数据则从每个寄存器中传送到存储寄存器。如果两个时钟信号被绑定在一起,那么移位寄存器将会领先于存储寄存器一个时钟脉冲。

移位寄存器具有一个串行输入端(SER)和一个串行标准输出端(Q7'),可用于级联连接。此外,SM74HC595D 还为移位寄存器的8个阶提供了异步的复位功能(低电平有效)。存储寄存器带有8个三态总线驱动输出,当使能端(G)为低电平时,存储寄存器中的数据可正常输出。

SM74HC595D是一款SOP-16封装的LED显示驱动芯片,适用于小家电显示面板。该芯片采用CMOS工艺制造,工作电压范围为3.0V5.0V,具有较广的适用范围。其高速移位时钟频率Fmax大于25MHz,能够在高速数据传输中表现出色,保障显示效果的流畅和清晰。

SM74HC595D采用串行输出设计,可实现多个设备的级联连接,简化系统设计,提高使用灵活性。同时,该芯片具有ESD HBMHuman Body Model> 4KV的防静电能力,有效保护芯片免受静电损害,提升设备的稳定性和可靠性。


这款LED显示驱动芯片的特性使得它非常适合应用于小家电显示面板,比如数字时钟、温度计、电子秤等。其高速移位时钟频率和串行输出设计,能够满足小家电对数据传输速度和连接方式的要求,同时其稳定的工作电压范围和优良的防静电能力,也能够为小家电的长期稳定运行提供保障。

SM74HC595D LED显示驱动芯片是一款功能强大、性能稳定的芯片产品,适用于小家电显示面板的驱动需求,将为小家电产品的性能提升和稳定运行提供有力支持。
