DC/DC外置MOS升压恒流芯片是一种高效能的电力转换器，广泛应用于电子设备中，以提供稳定的电压和恒定的电流。这种芯片使用了先进的技术，能够在不同输入电压和输出负载情况下实现高效的功率转换。

DC/DC外置MOS升压恒流芯片的工作原理是将低电压输入转换为高电压输出，并通过负反馈机制来保持输出电流恒定。该芯片具有多种保护功能，如过压保护、过流保护、短路保护等，能够有效地防止电压和电流的异常情况。

DC/DC外置MOS升压恒流芯片具有很多优点。首先，它能够提供高效能的电力转换，使得输入电能能够得到最大程度的利用。其次，该芯片的设计紧凑，体积小，可方便地集成到各种电子设备中。此外，该芯片采用数字控制技术，能够实现精确的电压和电流调节，以满足不同应用的需求。 DC/DC外置MOS升压恒流芯片在各个领域都有广泛的应用。在移动通信领域，该芯片能够提供稳定的电源，确保设备正常运行。在汽车电子领域，该芯片可以用于驱动LED大灯和其他高功率负载。在工业控制领域，该芯片可用于工艺控制和自动化设备。

DC/DC外置MOS升压恒流芯片是一种高效能的电力转换器，具有多种保护功能和精确的电压、电流调节能力。这种芯片在各个领域都有广泛的应用，为电子设备提供稳定的电源和高效能的功率转换。未来，随着技术的不断发展，DC/DC外置MOS升压恒流芯片将进一步提高性能，满足更多应用的需求。

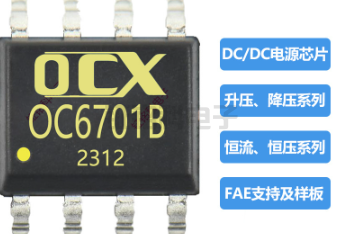

OC6701B 是一款高效率、高精度的升压型大功率LED恒流驱动芯片。

OC6701B 内置高精度误差放大器，固定关断时间控制电路，恒流驱动电路等，特别适合大功率、多个高亮度 LED 灯串恒流驱动。

OC6701B 采用固定关断时间的控制方式，关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。

OC6701B 通过调节外置的电流采样电阻，能控制高亮度 LED 灯的驱动电流，使 LED 灯亮度达到预期恒定亮度。在 EN端加 PWM 信号，还可以进行 LED 灯调光。

OC6701B 内部集成了 VDD 稳压管，软启动以及过温保护电路，减少外围元件并提高系统可靠性。

OC6701B 采用 SOP8 封装。

OC6701B特点

宽输入电压范围：2.6V~100V

高效率：可高达 95%

最大工作频率：1MHz

CS 限流保护电压：250mV

FB 电流采样电压：250mV

芯片供电欠压保护：2.6V

关断时间可调

智能过温保护

软启动

内置 VDD 稳压管

OC6701B应用

LED 灯杯

单节电池以上供电的 LED 灯串

平板显示 LED 背光

大功率 LED 照明
