恒压驱动芯片SM7033P 是一款恒压控制芯片，内置 CS 电阻。全电压范围恒压精度小于±3%，外

围元件少，方案成本低。SM7033P 具有自恢复的输出开短路等多重保护功能,，以提高系统
可靠性。




LED电源驱动icSM7033P 是一款恒压控制芯片，内置 CS 电阻。全电压范围恒压精度小于±3%，

外围元件少，方案成本低。恒压驱动芯片SM7033P 具有自恢复的输出开短路等多重保护功能，以

提高系统可靠性。
内部稳压器DRAIN 端口通过 JFET 对 VDD 电容充电，利用稳压器的稳压特性稳定 VDD 的电压。




恒压控制
芯片通过 FB 端口电压进行跳频控制, 即当系统输出电压升高时，芯片工作频率降低；当系统

输出电压降低时，芯片工作频率升高，从而稳定输出电压，得到高恒压精度。


恒压驱动芯片SM7033P主要功能特点:
宽电压 85Vac~265Vac 输入
恒压精度小于±3%
拓扑结构支持：
BUCK/FLYBACK/BUCK-BOOST
可使用贴片电感或棒形电感
内置自恢复输出开短路保护功能
外围元件少
成本低

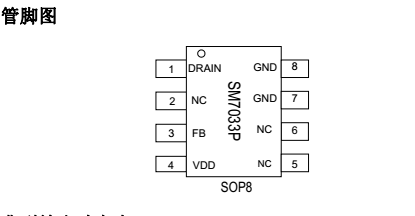

封装形式：SOP8




恒压驱动芯片SM7033P应用领域
小家电应用
待机电源a
MCU 或功能模组供电电源
智能wifi插座，蓝牙供电模块



注：表贴产品焊接最高峰值温度不能超过  260℃，温度曲线依据  J-STD-020标准、参考工厂实

际和锡膏商建议由工厂自行设定。



SM7033P是一款恒压控制芯片，内置  CS电阻。全电压范围恒压精度小于±3%，外围元件少，方

案成本低。
SM7033P具有自恢复的输出开短路等多重保护功能，以提高系统可靠性。

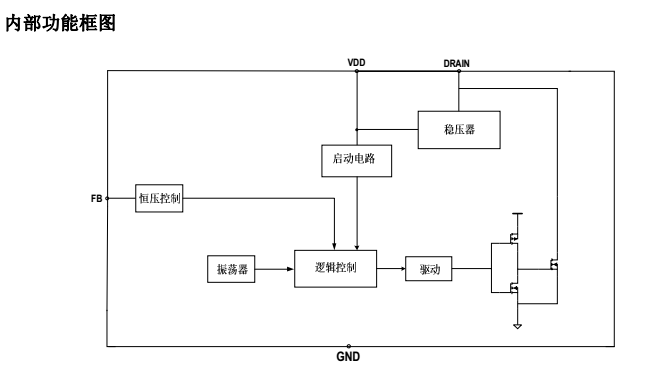

内部稳压器


DRAIN端口通过  JFET对  VDD电容充电，利用稳压器的稳压特性稳定   VDD的电压。
恒压控制
SM7033恒压驱动芯片通过 FB端口电压进行跳频控制,即当系统输出电压升高时，芯片工作频率降

低；当系统输出电压降
低时，芯片工作频率升高，从而稳定输出电压，得到高恒压精度。





前沿消隐电路
为了消除高压功率管在开启瞬间产生的尖峰造成的干扰，内置前沿消隐电路，避免芯片在功率管

开启瞬间
产生误动作。
保护控制
SM7033P芯片完善的各种保护功能提高了电源系统的可靠性，包括：逐周期峰值电流限制，输出

短路保护，
输出开路保护等。
