高压线性icSM2086 是双通道递进式 LED 恒流驱动控制芯片，芯片使用本司专利

的恒流设定和控制技术，输出电流由外接 Rext 电阻设置为5mA~60mA，且输出电

流不随芯片 OUT 端口电压而变化，较好的恒流性能。适应较宽的输入电压范围（

±20%），系统结构简单，外围元件极少，方案成本低.

当 LED 灯具内部温度过高，会引起 LED 灯出现严重的光衰，降低 LED 使用寿命

。SM2086 集成了温度补偿功能，

当芯片内部结温超过 110oC 时，将会自动减小输出电流，以降低灯具内部温度。

LED电源管理ic高压线性icSM2086应用特点:

本司专利的恒流控制技术；

OUT 端口输出电流外置可调，范围 5mA~60mA；

芯片间输出电流偏差< ±4%；

双通道递进式恒流方式

适应较宽的输入电压范围±20%

具有过热保护功能；

芯片可与 LED 共用 PCB 板；

芯片应用系统无 EMI 问题；

线路简单、成本低廉；

封装形式：ESOP8

高压线性icSM2086注意事项：

注（1）：芯片要焊接在有 200mm2 铜箔散热的 PCB 板，铜箔厚度 35um。

若无特殊说明，环境温度为 25°C。

高压线性icSM2086温度补偿

九州体育，即时比分www.cp5262.com

当 LED 灯具内部温度过高，会引起 LED 灯出现严重的光衰，降低 LED 使用寿命

。SM2086 集成了温度补偿功能， 当芯片内部结温超过 110ºC 时，将会自动减小

输出电流，以降低灯具内部温度。

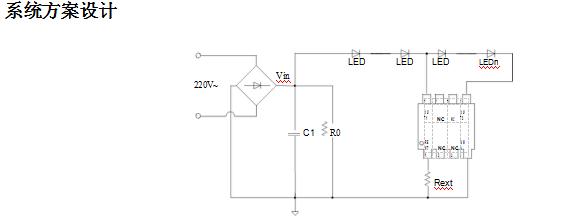

高压线性icSM2086输入电解电容设计

输入电解电容 C1 值越大，电压 Vin 纹波越小，SM2086OUT 端口电压纹波越小。

C1 值根据 LED 灯管总工作电流而定：电流越大，C1 容值越大，一般取值

4.7uF/400V~22uF/400V。

公式中，ILED 为整个方案中的恒流电流，时间 t ：在 50Hz 时约为（1/4）*

（1/fAC） = 5ms，ΔV 是 OUT 端口电压纹波。

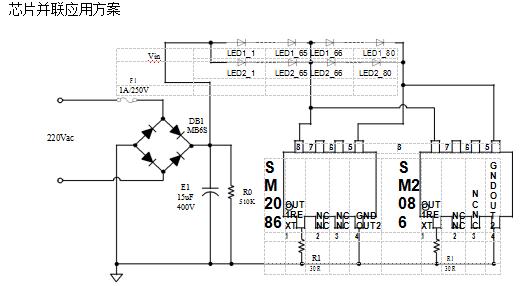

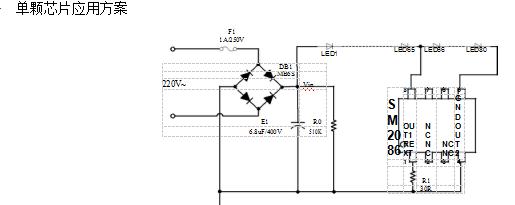

SM2086 通过在一串灯中接入另一个恒流通道，来实现较宽输入电压的恒流功能。

当电压低至较低电压时

（如 180V）由 OUT1 端口来完成对前面 65 个 LED 的恒流功能，当电压上升时

输入电流会逐渐从 IOUT1 过渡到IOUT2，此时 OUT1 端口自动关闭；当电压达到

220V 时 80 个灯被完全点亮。当电压达到 240V 后，由于芯片自身的损耗加大，

芯片进入过温保护模式，输出电流会减小达到降低整灯温度的目的。

此方案应用于吸顶灯时应将 OUT1 与 OUT2 间的 15 个灯应分布在圆环的内圈，

剩余的 65 个灯布在圆环的外圈采用这样的布局设计来避免工作在 180V 时整灯

会产生亮度不均匀分布的问题。对于灯管也可采用OUT1 与 OUT2 灯珠进行穿插布

局来改善发光均匀度。



芯片在底部有散热基岛，在画板时不能在芯片底部走线，建议与地连接，并进行

漏铜处理，在贴片应保证芯片底部与 PCB 的底部有效连接进行散热。

SM2086应用领域:

T5/T8 系列 LED 日光灯管；

LED 路灯照明应用；

LED 球泡灯，LED 吸顶灯；
