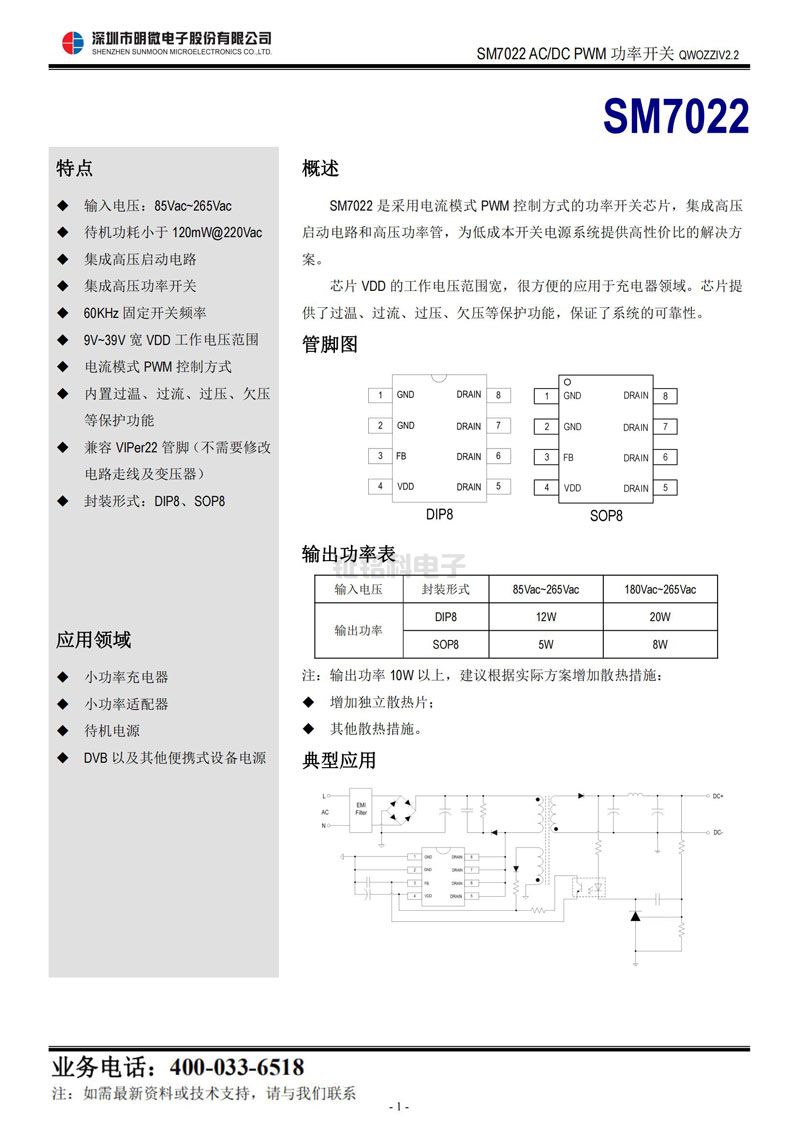

SM7022pwm调光led恒流芯片

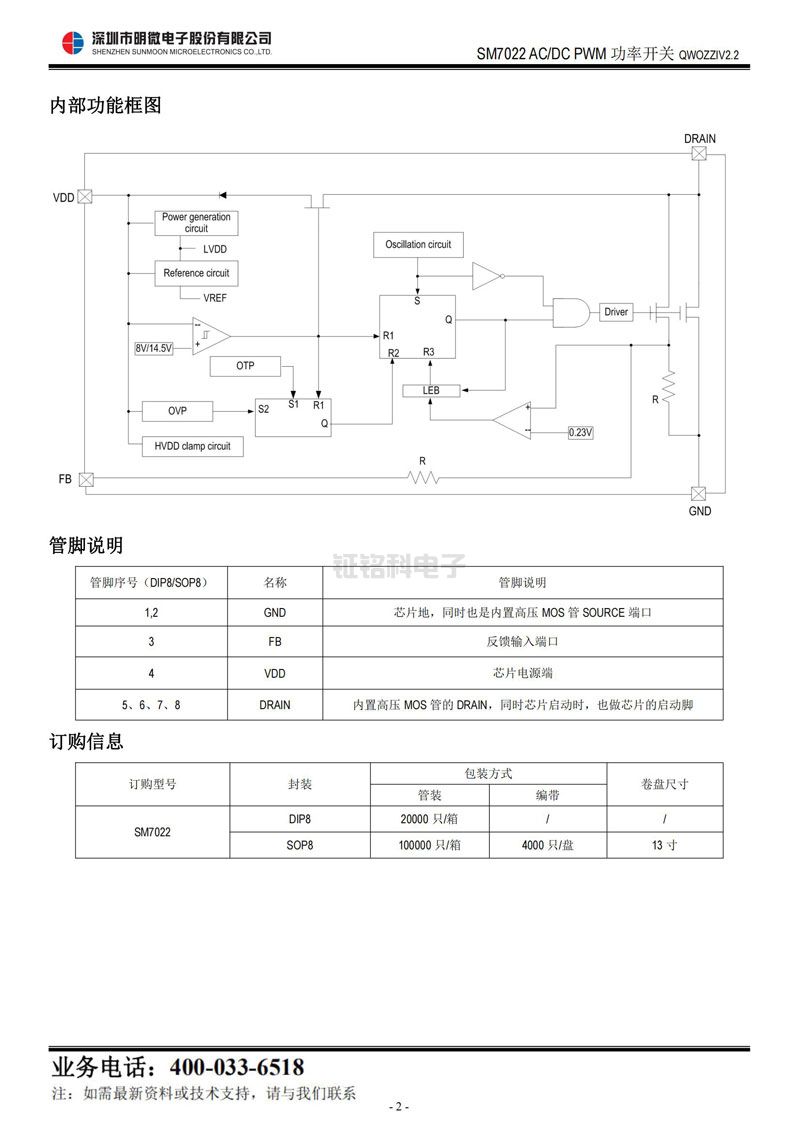

　　SM7022pwm调光led恒流芯片是采用电流模式 PWM 控制方式的功率开关芯片，集成高压启动电路和高压功率管，为低成本开关电源系统提供高性价比的解决方案。

　　芯片 VDD 的工作电压范围宽，很方便的应用于充电器领域。芯片提供了过温、过流、过压、欠压等保护功能，保证了系统的可靠性。

　　一、SM7022特点

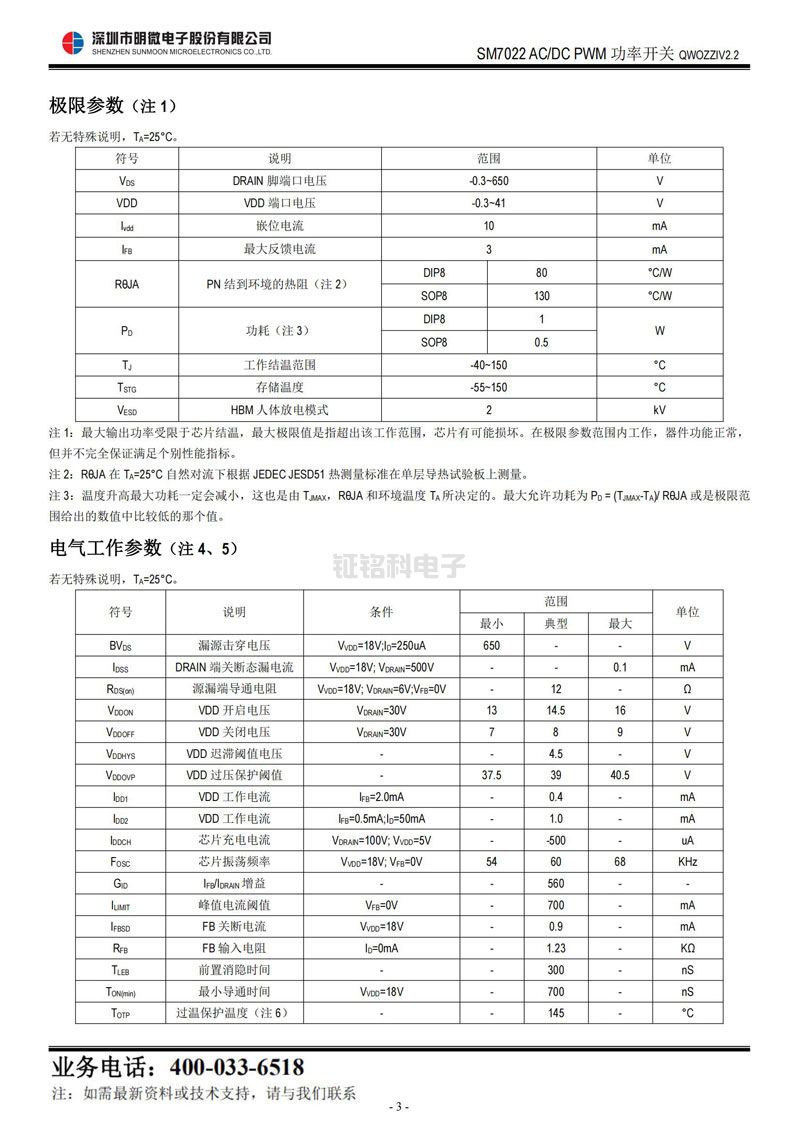

　　输入电压：85Vac~265Vac

　　待机功耗小于 120mW@220Vac

　　集成高压启动电路

　　集成高压功率开关

　　60KHz 固定开关频率

　　9V~39V 宽 VDD 工作电压范围

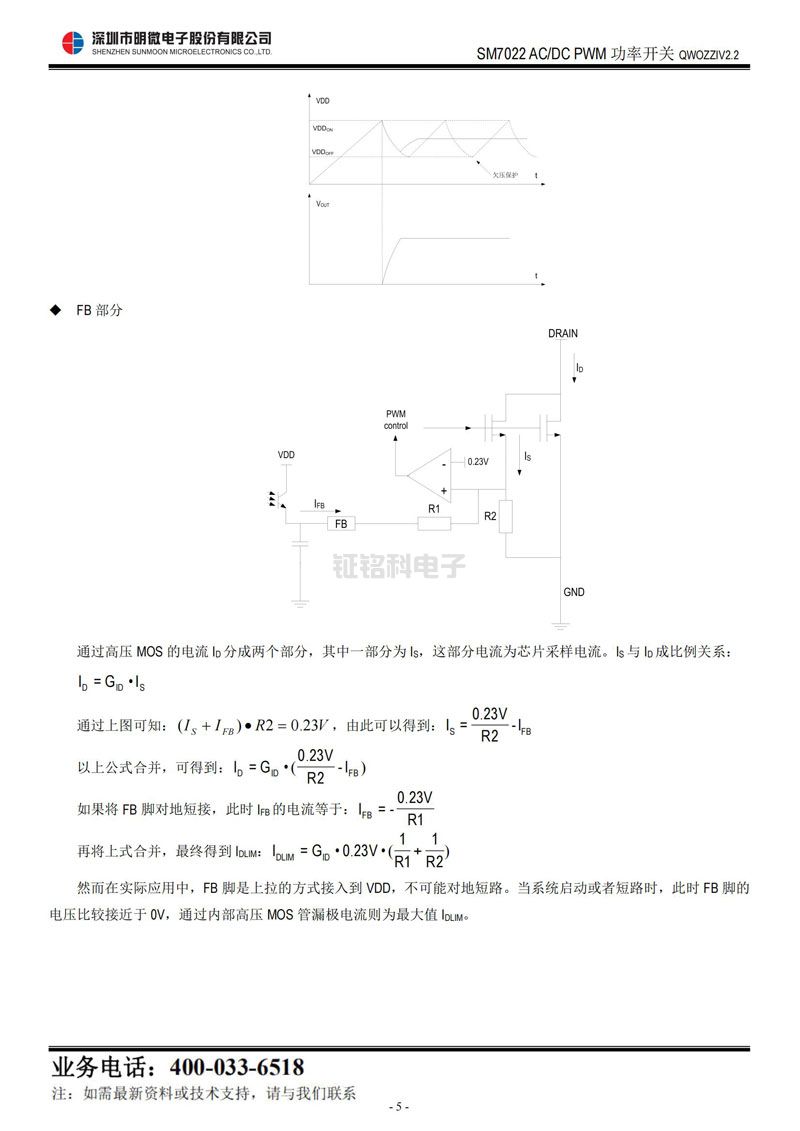

　　电流模式 PWM 控制方式

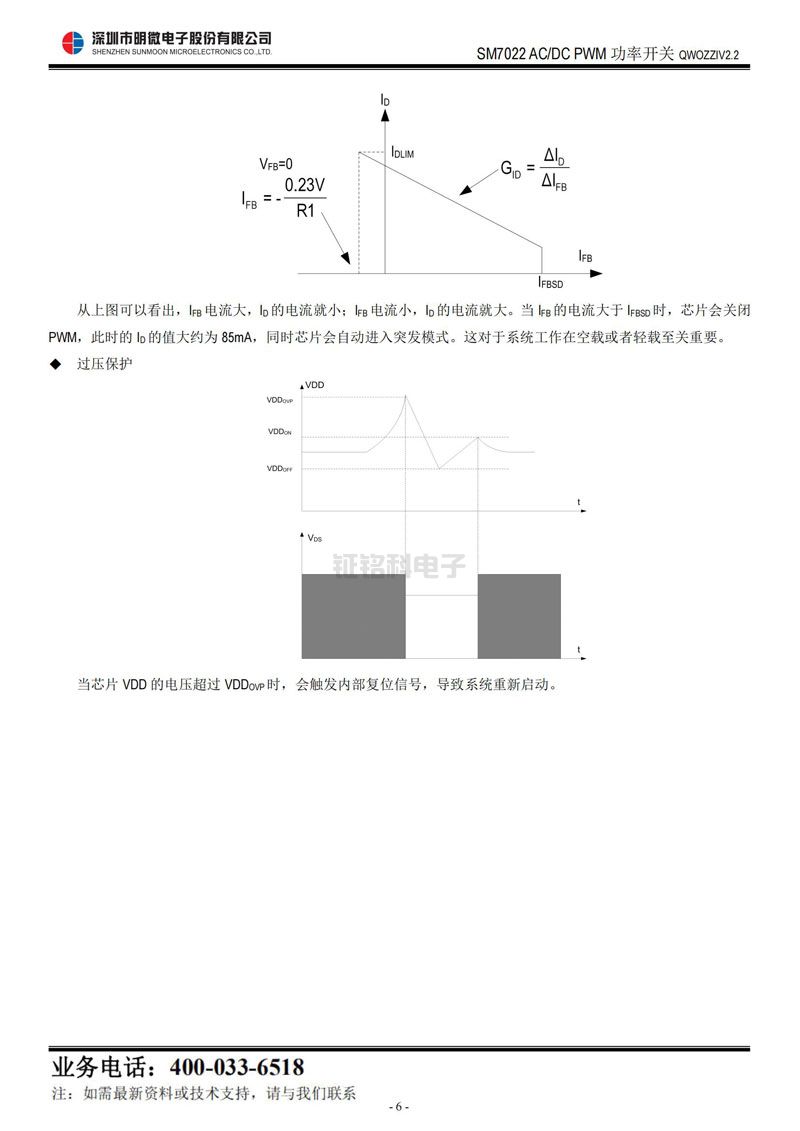

　　内置过温、过流、过压、欠压等保护功能

　　兼容 VIPer22 管脚(不需要修改电路走线及变压器)

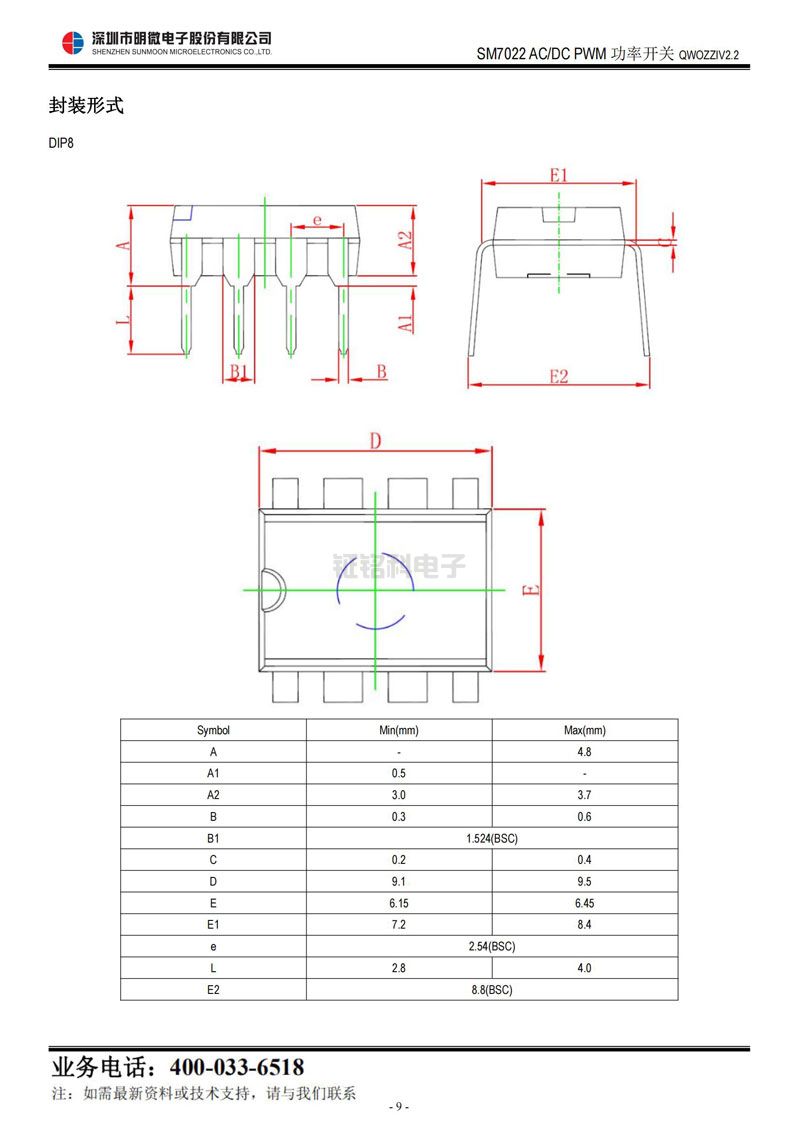

　　封装形式：DIP8、SOP8

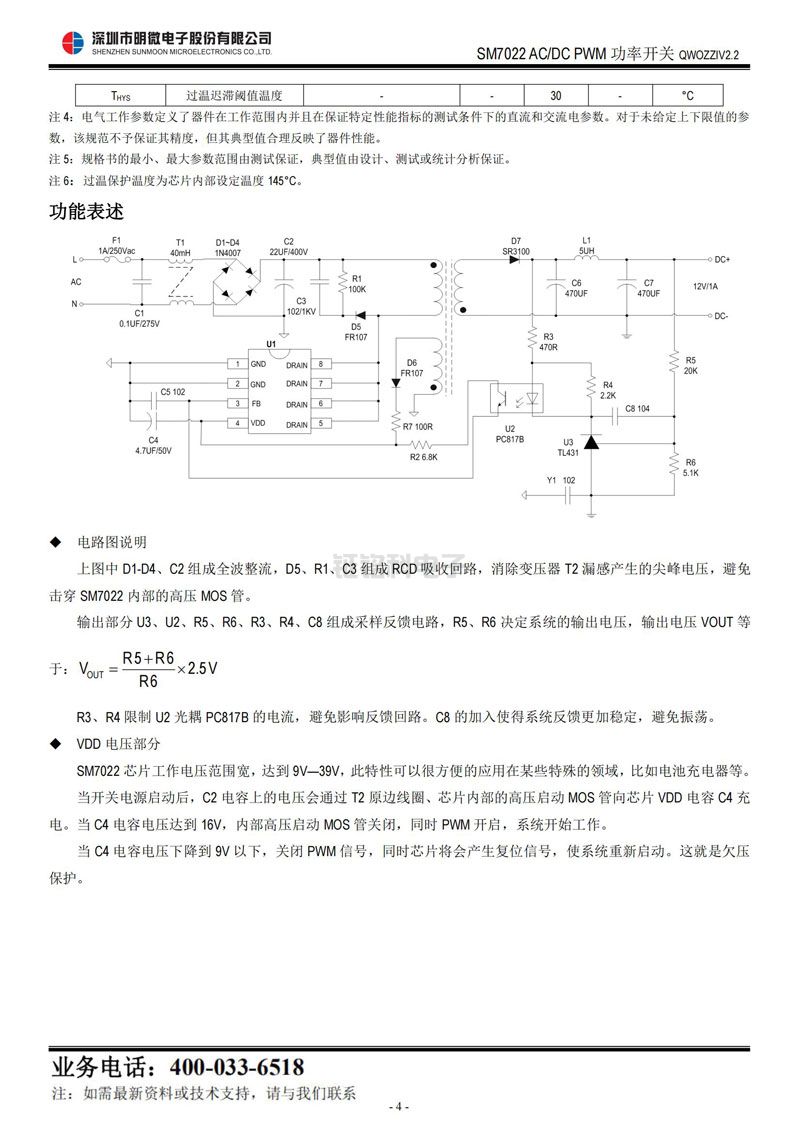

　　二、SM7022应用领域

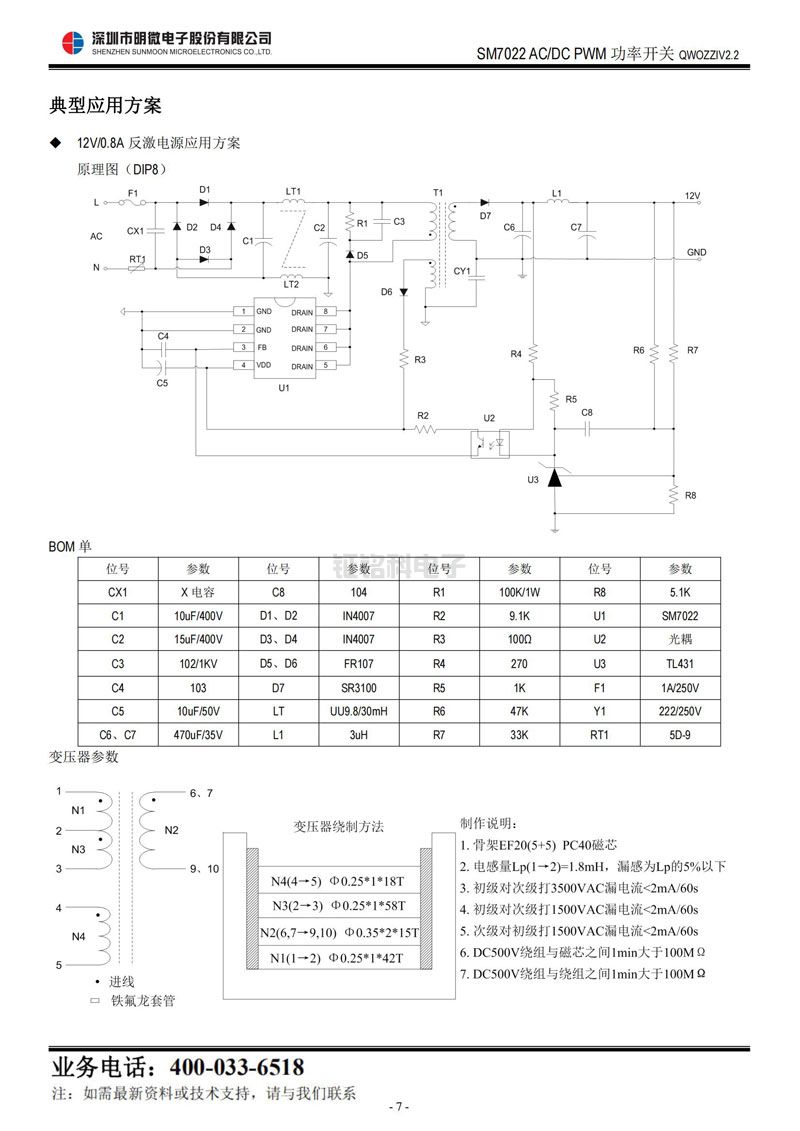

　　小功率充电器、小功率适配器、待机电源DVB 以及其他便携式设备电源

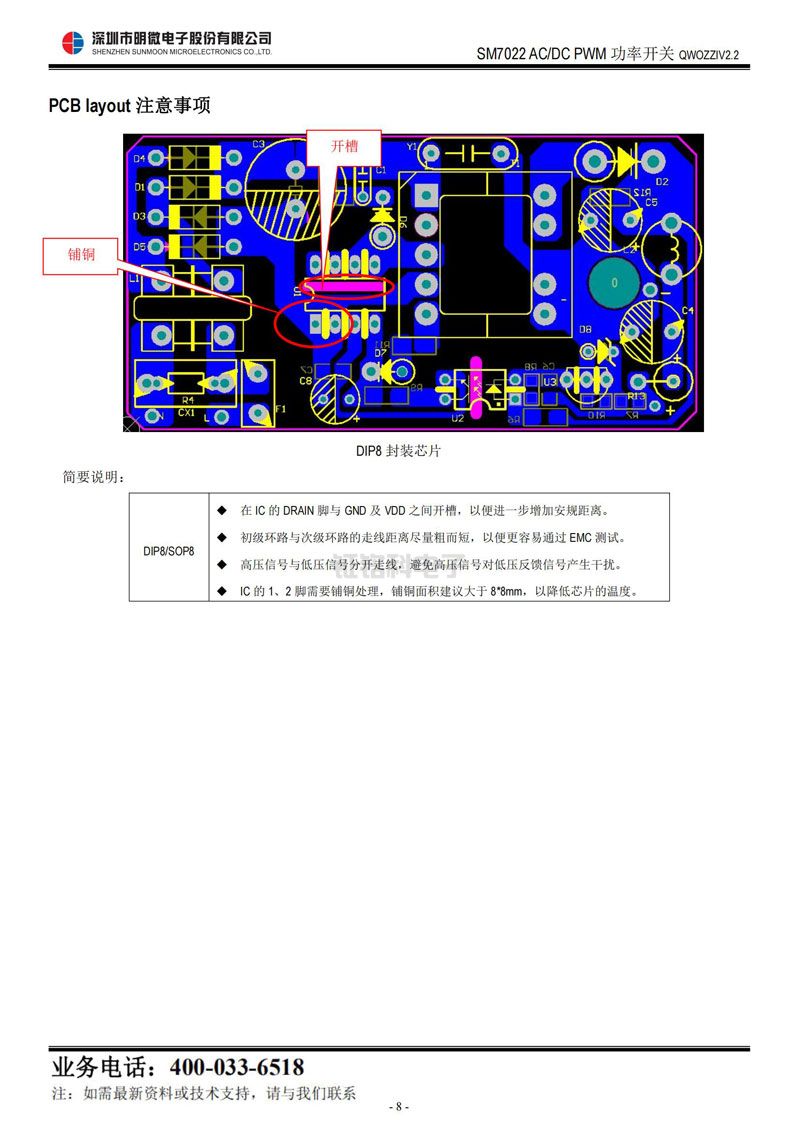

　　三、PCB布局注意事项

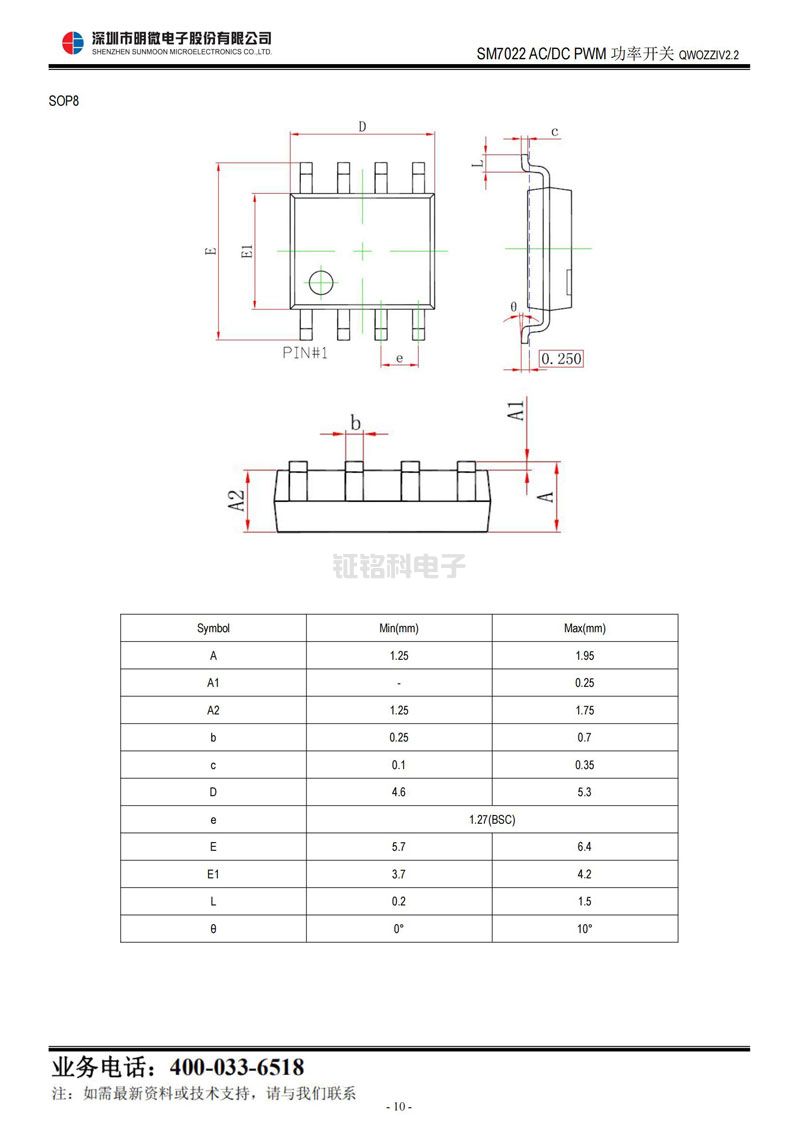

　　DIP8/SOP8封装简要说明：

　　在 IC 的 DRAIN 脚与 GND 及 VDD 之间开槽，以便进一步增加安规距离。

　　初级环路与次级环路的走线距离尽量粗而短，以便更容易通过 EMC 测试。

　　高压信号与低压信号分开走线，避免高压信号对低压反馈信号产生干扰。

　   IC 的 1、2 脚需要铺铜处理，铺铜面积建议大于 8*8mm，以降低芯片的温度。
